Bagaimana anda mengekstrak skema dari PCB yang diklon?

Mengekstrak skema dari aPCB yang diklonmelibatkan kejuruteraan terbalik, di mana anda menganalisis lembaga fizikal untuk mencipta gambarajah litarnya. Proses ini memerlukan pemerhatian yang teliti, pengenalan komponen, dan sambungan mengesan. Berikut adalah panduan langkah demi langkah:

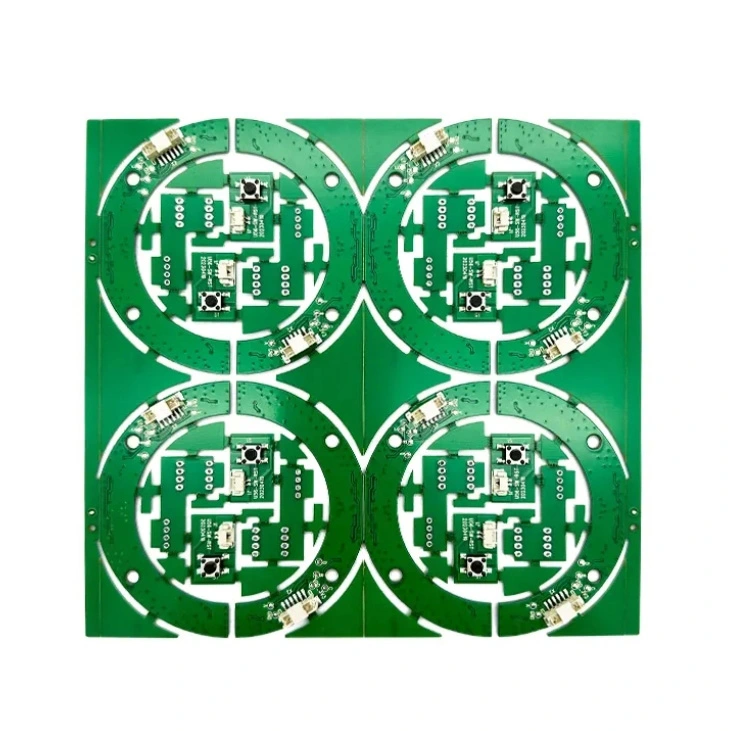

1. Memeriksa & mendokumenkanPCB

- Ambil gambar resolusi tinggi: Tangkap kedua-dua belah PCB untuk rujukan.

-Perhatikan lapisan PCB: Semak sama ada satu lapisan tunggal, lapisan dua, atau papan multilayer.

- Kenal pasti komponen utama: Cari IC, perintang, kapasitor, diod, penyambung, dll.

- Semak Label & Tanda: Sesetengah komponen mempunyai pereka rujukan yang dicetak pada PCB.

2. Desolder & mengenal pasti komponen

- Komponen desolder (jika perlu): Gunakan stesen kerja semula udara panas untuk penyingkiran yang selamat.

- Baca nombor bahagian IC: Cari lembaran datashets untuk memahami konfigurasi pin.

- Ukur perintang & kapasitor: Gunakan meter multimeter atau LCR untuk menentukan nilai.

- Labelkan setiap komponen: Berikan pereka seperti R1, C1, U1 untuk penjejakan yang lebih mudah.

3. Jejak sambungan litar

- Gunakan multimeter dalam mod kesinambungan: Periksa laluan elektrik antara komponen.

- Ikuti jejak PCB: Gunakan pembesar atau mikroskop untuk pengesanan terperinci.

- Gunakan Perisian Reka Bentuk PCB: Import imej PCB tinggi ke alat seperti Kicad, Altium, atau Easyeda untuk mengesan lebih mudah.

- Semak Sambungan Tersembunyi: Jika multilayer, pemeriksaan sinar-X mungkin diperlukan untuk mengesan lapisan dalaman.

4. Membina semula skema

- Gunakan perisian reka bentuk PCB: Lukis skema di Kicad, Eagle, Altium, atau Orcad.

- Susun komponen secara logik: kuasa kumpulan, isyarat, dan bahagian tanah dengan betul.

- Sahkan sambungan: Bandingkan dengan data data dan jangkaan fungsi.

5. Simulasi & sahkan litar

- Gunakan perisian simulasi: alat seperti LTSPICE, Proteus, atau Multisim dapat membantu mengesahkan tingkah laku litar.

- Bandingkan dengan PCB asal: fungsi ujian dengan debugging kuasa jika boleh.

Alat diperlukan:

✔ Multimeter / LCR meter

✔ Oscilloscope (untuk ujian isyarat)

✔ Stesen Udara Hot Air (untuk desoldering)

✔ mikroskop / pembesar

✔ Perisian Reka Bentuk PCB (Kicad, Eagle, Altium)

✔ Pengimbas X-ray (untuk papan multilayer)

Pemikiran terakhir

Mengekstrak skema dari PCB yang diklonkan adalah proses yang memakan masa tetapi boleh dicapai jika dilakukan dengan teliti. Adalah penting untuk menghormati undang -undang harta intelek jika PCB tergolong dalam reka bentuk proprietari. Adakah anda mahukan panduan mengenai jenis PCB atau cadangan alat tertentu?
