Bagaimanakah Klon PCB Boleh Membantu Anda Menyelamatkan Papan Dengan Fail Reka Bentuk Yang Hilang?

Abstrak

Apabila produk elektronik kritikal masih dalam perkhidmatan tetapi data CAD asal hilang, satu papan yang gagal boleh bertukar menjadi beberapa minggu masa henti, kitaran reka bentuk semula yang mahal, atau perebutan untuk pengganti yang tidak boleh dipercayai. Klon PCBialah pendekatan kejuruteraan terbalik berstruktur yang mencipta semula data sedia pembuatan papan litar sedia ada supaya anda boleh mengeluarkannya semula, membaikinya pada skala atau mengekalkan barisan produk lama semasa anda merancang peningkatan jangka panjang. Artikel ini menerangkan apabila pengklonan masuk akal, maklumat yang anda boleh pulihkan secara realistik, cara meminimumkan risiko dan perkara yang aliran kerja pengklonan yang bertanggungjawab kelihatan seperti dari pemeriksaan pertama hingga pengesahan akhir.

Jadual Kandungan

• Garis Besar Sepintas Lalu
• Apakah Titik Sakit Yang Diselesaikan Pengklonan PCB
• Maksud Sebenarnya Klon PCB dalam Amalan
• Apabila Pengklonan Adalah Pilihan Paling Pintar dan Apabila Ia Tidak
• Aliran Kerja Klon PCB Praktikal Dari Mula hingga Selesai
• Cara Melindungi Kualiti dan Kebolehpercayaan
• Perkara yang Mendorong Kos dan Masa Utama
• Perkara yang Perlu Anda Sediakan Sebelum Meminta Sebut Harga
• Cara Memilih Rakan Pengklonan yang Bertanggungjawab
• Soalan Lazim
• Langkah Seterusnya

Garis Besar Sepintas Lalu

1. Jelaskan matlamat anda: penggantian, stok pembaikan, lanjutan kitaran hayat atau jambatan reka bentuk semula.
2. Sahkan pemilikan dan kebenaran.
3. Tangkap data papan: dimensi, lapisan, pembayang tindanan dan pemetaan komponen.
4. Cipta semula fail pembuatan dan niat elektrik: Gerber, gerudi, senarai jaring, BOM.
5. Prototaip, sahkan dan kunci semakan terkawal.
6. Wujudkan kawalan berterusan: pemeriksaan masuk, ujian berfungsi dan kebolehkesanan.

Apakah Titik Sakit Yang Diselesaikan Pengklonan PCB

Kebanyakan pasukan tidak membuat keputusan untuk mengklon papan kerana ia kelihatan menyeronokkan. Mereka melakukannya kerana alternatifnya lebih teruk. Berikut adalah situasi yang paling biasa di manaKlon PCBmenghilangkan kesakitan operasi sebenar:

• Tiada fail sumberkerana pereka asal pergi, data telah hilang, atau produk itu diperoleh beberapa tahun kemudian.
• Komponen akhir hayatmemaksa anda sama ada mereka bentuk semula dengan segera atau mendapatkan stok pasaran kelabu yang berisiko.
• Pembaikan lapanganmemerlukan papan ganti yang stabil, bukan alternatif "serasi" rawak dengan timbunan atau berat tembaga yang tidak diketahui.
• Tekanan pematuhanmemerlukan pembuatan dan dokumentasi yang konsisten untuk lulus audit atau pintu kualiti dalaman.
• Masa untuk pulihlebih penting daripada "reka bentuk moden yang sempurna," terutamanya untuk kawalan industri dan instrumentasi warisan.

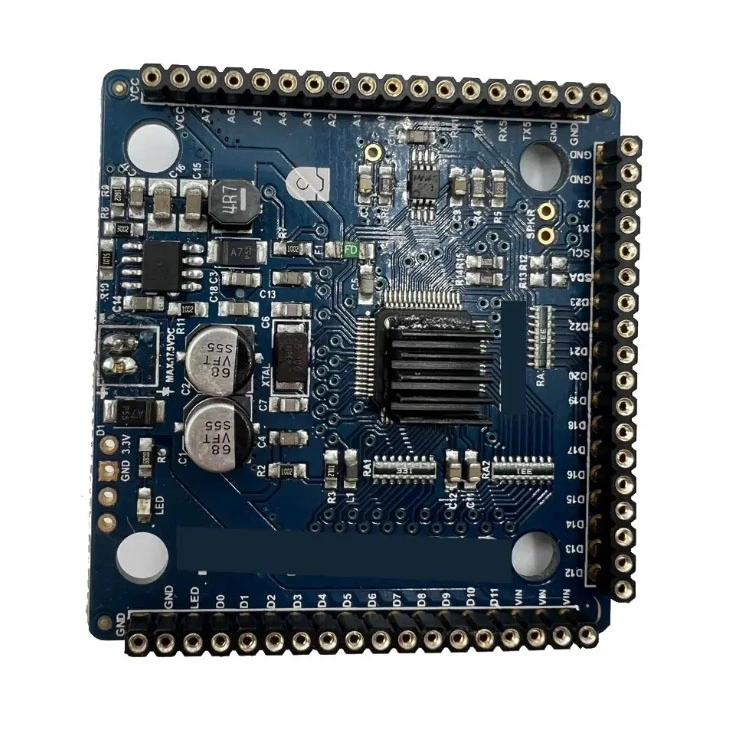

Maksud Sebenarnya Klon PCB dalam Amalan

Orang ramai menggunakan "pengklonan" secara santai, tetapi dalam istilah kejuruteraan ia biasanya merangkumi tiga lapisan kerja:

• Replikasi fizikalmencipta semula rangka papan, lubang pelekap, penyambung, kiraan lapisan dan tingkah laku tindanan sedekat mungkin.
• Pembinaan semula elektrikmenangkap ketersambungan tembaga supaya papan yang dihasilkan semula sepadan dengan niat senarai bersih asal.
• Pemulihan komponenmengenal pasti bahagian, tapak kaki, nilai, ganti dan nota pemasangan supaya papan boleh dibina secara konsisten.

Hantaran selalunya termasuk output sedia pembuatan seperti data Gerber atau ODB++, fail gerudi, data pilih dan letak apabila boleh, bil bahan, dan senarai bersih yang disahkan. Jika matlamat anda ialah kebolehselenggaraan jangka panjang, banyak pasukan juga meminta skema yang dibina semula supaya penyelesaian masalah masa depan tidak bergantung pada tekaan.

Apabila Pengklonan Adalah Pilihan Paling Pintar dan Apabila Ia Tidak

Pengklonan ialah alat, bukan lalai. Gunakannya apabila ia sepadan dengan profil risiko dan garis masa anda.

Aliran Kerja Klon PCB Praktikal Dari Mula hingga Selesai

Klon yang boleh dipercayai adalah hasil daripada langkah yang berdisiplin, bukan satu imbasan. Di bawah ialah aliran kerja yang biasa digunakan oleh pasukan kejuruteraan untuk mengurangkan kejutan.

• Langkah 1: Pengambilan dan definisi matlamat
  • Sahkan maksud "kejayaan": penggantian tepat, fungsi-sesuai-bentuk atau setara dengan fungsian dengan alternatif.
  • Kumpulkan konteks: persekitaran pengendalian, mod kegagalan, kelantangan dijangka dan garis masa.
• Langkah 2: Pemeriksaan tidak merosakkan
  • Ukur garis besar, lokasi lubang, kunci penyambung dan kekangan mekanikal.
  • Kenal pasti penunjuk lapisan dan ciri pembuatan seperti jejak impedans, melalui jenis, dan tuangan kuprum.
• Langkah 3: Tangkapan data untuk kuprum dan lapisan
  • Pengimejan resolusi tinggi untuk lapisan atas dan bawah untuk memetakan jejak dan penunjuk rujukan.
  • Lapisan terkawal mendedahkan apabila perlu untuk papan berbilang lapisan, dilakukan dengan berhati-hati untuk mengekalkan kesetiaan.
• Langkah 4: Pengenalpastian komponen dan pembinaan semula BOM
  • Tanda semak silang, pakej dan nilai; mengesahkan kekutuban dan orientasi pin-1.
  • Tentukan alternatif yang diluluskan untuk mengelakkan kekurangan masa depan.
• Langkah 5: Cipta semula output pembuatan
  • Hasilkan fail susun atur dan data pembuatan, termasuk definisi topeng gerudi dan pateri.
  • Ekstrak ketersambungan dan jalankan semakan konsistensi senarai bersih terhadap kuprum yang dipulihkan.
• Langkah 6: Binaan dan pengesahan prototaip
  • Bina prototaip di bawah parameter proses terkawal.
  • Lakukan ujian elektrik seperti kesinambungan, semakan impedans apabila berkaitan, dan pengesahan berfungsi dalam sistem sebenar.
• Langkah 7: Kunci semakan dan dokumentasi
  • Membekukan semakan boleh diaudit dengan log perubahan dan rekod ujian.
  • Cipta output mesra perkhidmatan jika anda bercadang untuk mengekalkan produk selama bertahun-tahun.

Cara Melindungi Kualiti dan Kebolehpercayaan

Ketakutan terbesar pelanggan adalah mudah: "Adakah papan klon akan berkelakuan sama seperti yang asal, dan adakah ia akan terus berkelakuan seperti itu selepas penggunaan?" Anda boleh mengurangkan risiko itu dengan menganggap pengklonan seperti projek kejuruteraan terkawal.

• Disiplin timbunanreplikasi kiraan lapisan, ketebalan kuprum, tingkah laku dielektrik dan struktur galangan terkawal apabila ada.
• Ketepatan penyambungketidakpadanan mekanikal adalah cara yang cepat untuk gagal, walaupun litarnya betul.
• Ketulenan komponenwujudkan penyumberan yang boleh dikesan dan elakkan saluran bekalan yang tidak diketahui untuk IC kritikal.
• Strategi ujiantentukan pelan ujian melangkaui "ia dihidupkan", termasuk keadaan beban, kelakuan terma dan kes tepi.
• Kawalan prosesnyatakan profil pematerian, piawaian pemeriksaan dan kriteria penerimaan dari awal.

Perkara yang Mendorong Kos dan Masa Utama

Harga berbeza-beza kerana kerumitan berbeza-beza. Daripada meneka, fokus pada tuil yang penting:

• Kiraan lapisan dan ketumpatanlebih banyak lapisan dan komponen padang halus meningkatkan usaha pembinaan semula.
• Keadaan papanpapan yang terbakar, berkarat atau diubah suai secara fizikal mengurangkan butiran yang boleh diperolehi semula.
• Ketersediaan bahagiankomponen yang dihentikan atau sukar dikenal pasti menambah sumber dan masa pengesahan.
• Tahap dokumentasi dimintapembinaan semula skematik penuh mengambil masa lebih lama daripada klon bentuk-sesuai-fungsi.
• Jangkaan pengesahanujian berfungsi dalam sistem sebenar anda ialah perbezaan antara "kelihatan serupa" dan "berfungsi dengan pasti."

Perkara yang Perlu Anda Sediakan Sebelum Meminta Sebut Harga

Anda akan mendapat pelan yang lebih pantas dan tepat jika anda menyediakan pakej maklumat yang kecil. Gunakan senarai semak ini.

• Sekurang-kurangnya2 sampel yang berfungsiapabila boleh, tambah 1 sampel yang gagal jika anda mahu analisis kegagalan.
• Foto papan yang dipasang dalam produk untuk mengesahkan kekangan mekanikal dan orientasi penyambung.
• Kuantiti sasaran anda dan sama ada anda memerlukan bekalan berterusan atau kumpulan sekali sahaja.
• Sebarang keadaan operasi yang diketahui: julat suhu, getaran, kelembapan, kitaran tugas, profil beban.
• Sebarang petunjuk yang anda masih ada: Gerber separa, PDF, eksport BOM lama, nota skrin sutera atau prosedur ujian.
• Penjelasan tentang perisian tegar dan bahagian yang diprogramkan: adakah anda mempunyai kaedah binari, kunci atau pengaturcaraan?

Cara Memilih Rakan Pengklonan yang Bertanggungjawab

Anda bukan sahaja membeli papan. Anda membeli keyakinan bahawa pembiakan itu dikawal, didokumenkan dan boleh diulang. Berikut ialah perkara yang perlu dicari dalam hubungan pembekal:

• Sempadan yang jelas mengenai kesahihan dan kebenaranpembekal yang serius akan bertanya tentang pemilikan dan penggunaan yang dibenarkan.
• Komunikasi kejuruteraananda seharusnya boleh membincangkan kaedah tindanan, alternatif dan ujian dalam bahasa biasa.
• Pemikiran pengesahancari semakan senarai bersih, pengesahan prototaip dan perolehan yang boleh dikesan.
• Kawalan semakanreka bentuk klon harus mempunyai versi yang ditentukan supaya kumpulan masa depan kekal konsisten.

PadaShenzhen Greeting Electronics Co., Ltd., pasukan biasanya mendekati pengklonan sebagai projek kesinambungan kejuruteraan: menjelaskan sasaran, memulihkan data pembuatan kritikal, mengesahkan prototaip dalam keadaan sebenar, kemudian mengunci semakan yang stabil untuk pengeluaran berulang. Jika anda memerlukan penyelesaian jambatan semasa merancang reka bentuk semula, klon terkawal boleh memberi anda masa tanpa mengorbankan kebolehpercayaan.

Soalan Lazim

Bolehkah klon PCB sama dengan papan asal

Ia boleh setara dengan bentuk-sesuai-fungsi dan selalunya sangat rapat, tetapi "sama" bergantung pada apa yang anda maksudkan. Dimensi mekanikal dan ketersambungan boleh biasanya dipadankan dengan sangat baik. Tingkah laku bahan yang tepat, komponen proprietari dan butiran perisian tegar mungkin memerlukan kerja tambahan atau mungkin mustahil untuk melakukannya cipta semula tanpa data asal.

Adakah saya memerlukan beberapa sampel

Berbilang sampel mengurangkan risiko kerana jurutera boleh membandingkan penandaan, mengesahkan kesan samar-samar dan mengelakkan penyalinan papan yang telah diubah suai atau dibaiki. Jika anda hanya mempunyai satu sampel, jangkakan lebih banyak langkah pengesahan dan garis masa yang lebih konservatif.

Bagaimana jika beberapa komponen tidak lagi tersedia

Pelan klon praktikal selalunya termasuk pengganti komponen. Kuncinya adalah untuk mengesahkan bahawa alternatif sepadan dengan keperluan elektrik dan sesuai dengan jejak, kemudian sahkan tingkah laku melalui ujian di bawah beban dan persekitaran sebenar anda.

Adakah pengklonan menyelesaikan perisian tegar dan pengaturcaraan

Mengklon PCB tidak mencipta semula perisian tegar terkunci secara automatik. Jika papan mengandungi mikropengawal terprogram, elemen selamat atau memori yang disulitkan, anda mungkin memerlukan binari asal, kaedah pengaturcaraan undang-undang, atau strategi alat ganti yang dibenarkan.

Bagaimanakah saya mengurangkan kemungkinan kegagalan bidang

Minta pelan pengesahan dan anggap prototaip sebagai wajib untuk sistem kritikal misi. Tentukan kriteria penerimaan, sertakan ujian berfungsi yang meniru sebenar keadaan operasi, dan mengunci semakan dengan pemerolehan dan piawaian pemeriksaan yang boleh dikesan.

Langkah Seterusnya

Jika anda berurusan dengan fail yang hilang, penyumberan akhir hayat, atau masa henti yang mendesak, fail yang diurus dengan baikKlon PCBprojek boleh memberi anda stabil, laluan yang disahkan ujian kembali ke pengeluaran. Kongsi foto papan anda, kuantiti sasaran dan konteks sistem dan minta pelan pemulihan praktikal yang merangkumi kawalan pengesahan dan semakan.
